TG320240CX

產品敘述TG320240CX是一款單色5.7寸的320x240圖形STN液晶顯示器模塊。此款模塊尺寸為148.02x120.24 mm, AA 區尺寸為115.18x86.38 mm,內建Epson-S1D13700控制器，支持6800 / 8080 8-bit并行接口，內建負壓，有溫補線路可供選用。TG320240CX的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符

在線詢價

產品敘述

TG320240CX是一款單色5.7寸的320x240圖形STN液晶顯示器模塊。此款模塊尺寸為148.02x120.24 mm, AA 區尺寸為115.18x86.38 mm,內建Epson-S1D13700控制器，支持6800 / 8080 8-bit并行接口，內建負壓，有溫補線路可供選用。TG320240CX的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REACH規范。

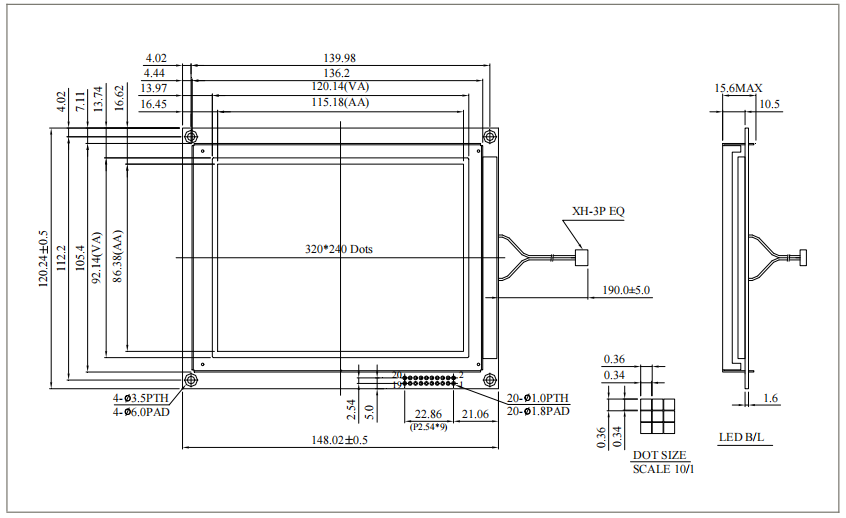

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Power supply for Logic
3	NC	—	No connection
4	/RD	H/L	8080 family: Read signal, 6800 family: Enable clock
5	/WR	H/L	8080 family: Write signal, 6800 family: R/W signal
6	A0	H/L	RD=L WR=H. A0=L: Data Read A0=H: Status Read RD=H WR=L.A0=L: Data Write A0=H: Command Write
7~14	DB0~DB7	H/L	Data bus line
15	CS	H/L	Chip select ,Active L
16	RES	H/L	Controller reset signal, Active L
17	VEE	—	Negative voltage output
18	FGND	—	Frame Ground
19	NC	—	No Connection
20	WAIT	—	Check busy

規格說明

項目	標準尺寸	單位
點陣(分辨率)	320 x 240	－
模塊尺寸	148.02 x 120.24 x 15.6(Max)	mm
檢視區域	120.14 x 92.14	mm
有效區域	115.18 x 86.38	mm
點大小	0.34 x 0.34	mm
點間距	0.36 x 0.36	mm
驅動方式	1/240
背光類型	LED
IC	S1D13700
接口	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.5	V
邏輯電源電壓	VDD-VSS	0	－	6.5	V
LCD供電電壓	VDD-V0	0	－	32	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－－－	－－－	－－－	V V V
輸入高電壓	VIH	－	3.5	－	－	V
輸入低電壓	VIL	－	－	－	1.0	V
輸出高電壓	VOH	－	VDD-0.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	65	75	85	mA
