TG12232A

產品敘述TG12232A 是一款122x32圖形點陣液晶LCD模塊搭配PCB板，模塊外觀尺寸 80 x 44 mm，檢視區域尺寸為60 x 18 mm。此122x32繪圖型顯示器內建 SBN1661G 控制器IC，預設支持6800 8-bit并列接口和5V電壓，可選負壓3V驅動版本。TG12232A有多色LED背光可選擇，LCD 有正顯與負顯及FSTN型LCD。如果需要使用內震蕩器請選TG1223

在線詢價

產品敘述

TG12232A 是一款122x32圖形點陣液晶LCD模塊搭配PCB板，模塊外觀尺寸 80 x 44 mm，檢視區域尺寸為60 x 18 mm。此122x32繪圖型顯示器內建 SBN1661G 控制器IC，預設支持6800 8-bit并列接口和5V電壓，可選負壓3V驅動版本。TG12232A有多色LED背光可選擇，LCD 有正顯與負顯及FSTN型LCD。如果需要使用內震蕩器請選TG12232A型號系列，若是需要外震蕩器2KHz請選TG12232C型號系列，若需內建中文字庫可選型號TG12232L型號系列。

由于TG12232A系列122x32 LCD模塊設計了PCB板，客戶不需要自行開發PCB版。PCB上設計了四個螺絲孔使客戶更容易將模塊安裝于應用產品上。其工作溫度范圍為-20℃至+70℃，儲存溫度范圍為-30℃至+80℃。

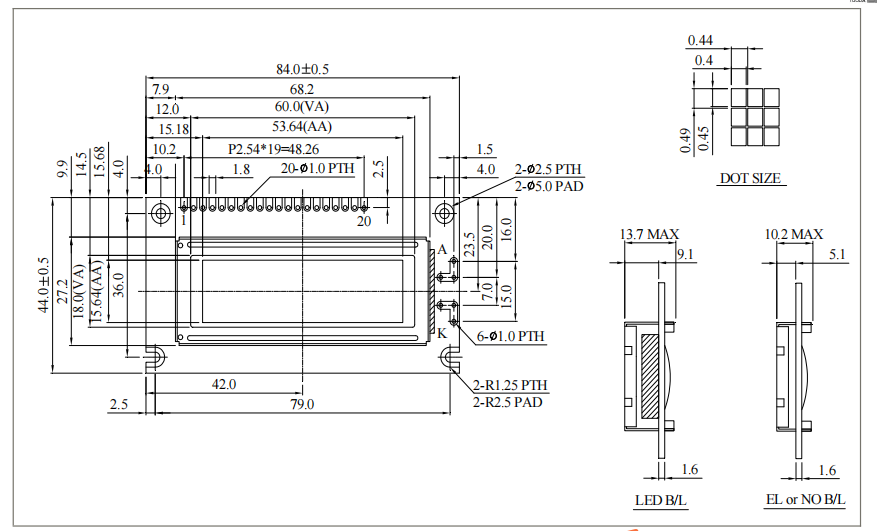

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	GND
2	VDD	3.0V	Power supply for logic
3	Vo	(Variable)	Contrast Adjustment
4	A0	H/L	H : Data L : Instruction
5	CS1	H/L	Chip enable IC1
6	CS2	H/L	Chip enable IC2
7	NC	－	No connection
8	NC	－	No connection
9	R/W	H/L	H : Read ; L : Write ( 68 series MPU interface only )
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RES	H/L	H → L: The LCM be reset
19	Vee	－	Negative Voltage Output
20	NC	－	No connection

規格說明

項目	標準尺寸	單位
點陣(分辨率)	122 x 32	－
模塊尺寸	84.0 x 44.0 x 13.7 (Max)	mm
檢視區域	60.0 x 18.0	mm
有效區域	53.64 x 15.64	mm
點大小	0.40 x 0.45	mm
點間距	0.44 x 0.49	mm
驅動方式	1/32
背光類型	LED
IC	SBN1661G
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	2.7	3.3	3.6	V
LCM電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.3 3.8	－ 4.45 －	－ 4.6 －	V V V
輸入高電壓	VIH	VDD=3.3V	2.7	3.3	VDD+0.5	V
輸入低電壓	VIL	－	0	0.7	1.1	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	VDD=3.3V	－	2.5	4.0	mA
