TG24064A

產品敘述TG24064A是一款單色圖形240x64點矩陣液晶顯示模塊。TG24064A模塊內置RA6963控制器,支持8080 8-bit并行接口，內置負壓，此款型號有多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規范。規格圖產品規格Pin功能定義Pin N

在線詢價

產品敘述

TG24064A是一款單色圖形240x64點矩陣液晶顯示模塊。TG24064A模塊內置RA6963控制器,支持8080 8-bit并行接口，內置負壓，此款型號有多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規范。

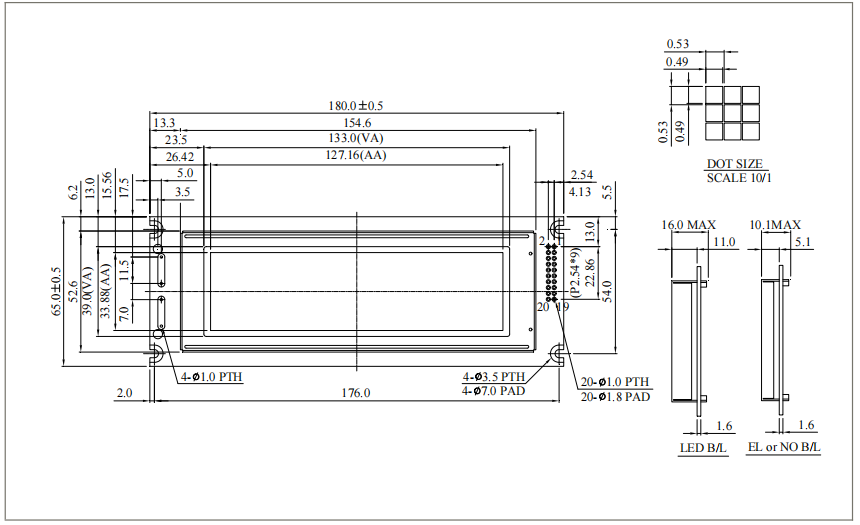

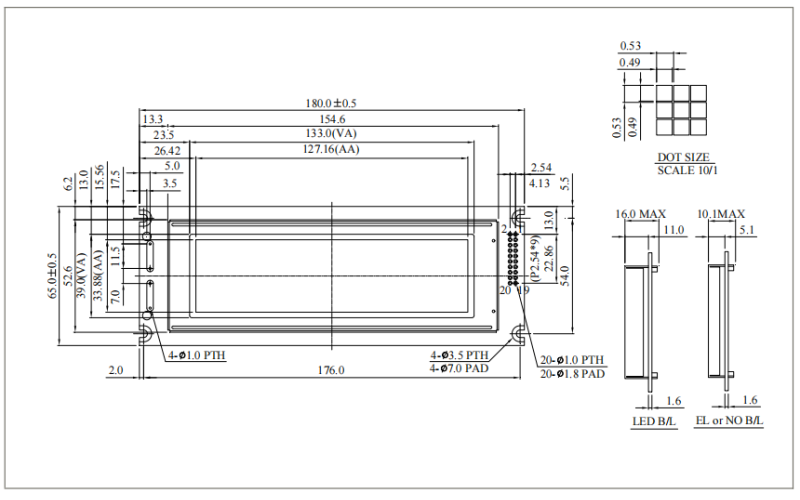

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	FG	－	Frame ground ( Connected to bezel )
2	Vss	－	GND
3	Vdd	－	Power supply
4	Vo	－	Power supply for LCD driver
5	/WR	L	Data write. Write data into RA6963 when WR = L
6	/RD	L	Data read. Read data from RA6963 when RD = L
7	/CE	L	L : Chip enable
8	C/D	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
9	Vee	－	Negative voltage output
10	/RESET	H / L	H : Normal ; L : Initialize RA6963
11	DB0	H / L	Data bus line
12	DB1	H / L	Data bus line
13	DB2	H / L	Data bus line
14	DB3	H / L	Data bus line
15	DB4	H / L	Data bus line
16	DB5	H / L	Data bus line
17	DB6	H / L	Data bus line
18	DB7	H / L	Data bus line
19	FS	H / L	Pins for selection of font; H : 6 * 8 , L : 8 * 8
20	NC	－	No connection

規格說明

項目	標準尺寸	單位
點陣(分辨率)	240 x 64	－
模塊尺寸	180.0 x 65.0 x 12.3(Max)	mm
檢視區域	133.0 x 39.0	mm
有效區域	127.16 x 33.88	mm
點大小	0.49 x 0.49	mm
點間距	0.53 x 0.53	mm
驅動方式	1/64
背光類型	LED
IC	RA6963
接口	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 12.1 10.1	－ 12.5 －	13.9 12.9 －	V V V
輸入高電壓	VIH	－	0.8VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.15VDD	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	－	8.2	16.5	33.0	mA
