TG12864A

產品敘述TG12864A 是一款2.9吋單色LCD圖形128x64點陣式液晶顯示器，此液晶顯示器的外形尺寸為93.0x70.0 mm，視域尺寸72.0 x 40.0 mm。 WG12864A內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口， 5V電壓驅動。如需求3.3V驅動負壓版本，請選用WG12864AB款。 TG12864A與TG12864AB為單排18pin

在線詢價

產品敘述

TG12864A 是一款2.9吋單色LCD圖形128x64點陣式液晶顯示器，此液晶顯示器的外形尺寸為93.0x70.0 mm，視域尺寸72.0 x 40.0 mm。 WG12864A內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口， 5V電壓驅動。如需求3.3V驅動負壓版本，請選用WG12864AB款。 TG12864A與TG12864AB為單排18pins, 如需求雙排接口出pin, 請選WG12864A1，此款型號有多色LED背光選擇包含RGB全彩背光，玻璃有正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, ，所有物料符合環保RoHS標準與歐盟REACH規范。

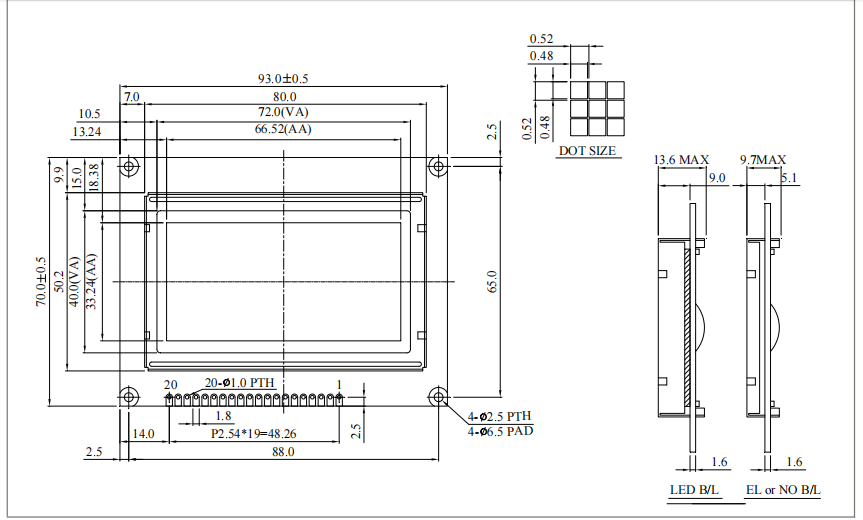

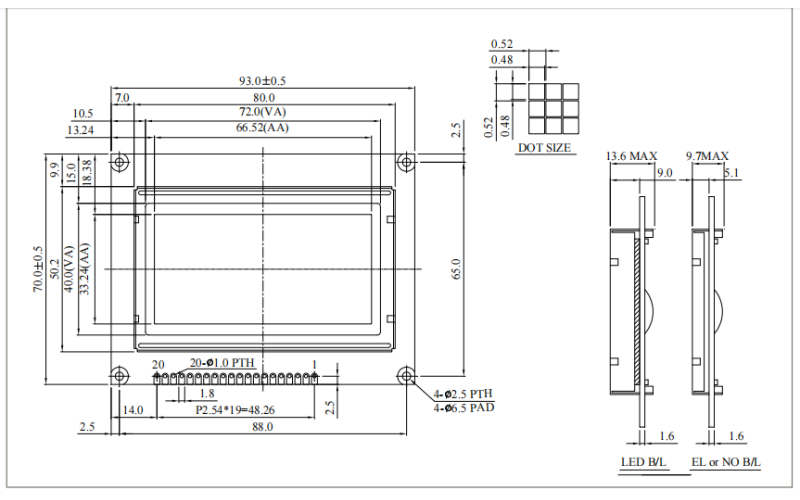

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply voltage for logic
3	Vo	(Variable)	Operating voltage for LCD
4	D/I	H/L	H: Data , L : Instruction
5	R/W	H/L	H: Read (MPU←Module) , L: Write (MPU→Module)
6	E	H	Enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	CS1	H	Select Column 1~ Column 64
16	CS2	H	Select Column 65~ Column 128
17	/RES	L	Reset signal
18	Vout	－	Negative Voltage output
19	A	－	Power Supply for LED backlight ( + )
20	K	－	Power Supply for LED backlight ( - )

規格說明

項目	標準尺寸	單位
點陣(分辨率)	128 x 64	－
模塊尺寸	93.0 x 70.0 x 13.6(Max)	mm
檢視區域	72.0 x 40.0	mm
有效區域	66.52 x 33.24	mm
點大小	0.48 x 0.48	mm
點間距	0.52 x 0.52	mm
驅動方式	1/64
背光類型	LED
IC	NT7107,NT7108
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
Driver Supply Voltage	VLCD	VEE-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 8.6 7.6	－ 8.9 －	10.6 9.2 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.8	V
輸出高電壓	VOH	－	2.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	－	29.2	－	mA
