TG12232N

產品敘述TG12232N 是一款單色122x32圖形點陣LCD液晶顯示模塊,內置ST7920控制器,支援6800 8-bit平行與SPI介面, 5V電源電壓。此款外形尺寸為59.0x29.3, 視域尺寸52.0x15.0, 同TG12232D，此模塊,內置中文繁體與中文簡體字庫。此款模塊,提供多色LED背光選擇，但是不可選用白光，LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃

在線詢價

產品敘述

TG12232N 是一款單色122x32圖形點陣LCD液晶顯示模塊,內置ST7920控制器,支援6800 8-bit平行與SPI介面, 5V電源電壓。此款外形尺寸為59.0x29.3, 視域尺寸52.0x15.0, 同TG12232D，此模塊,內置中文繁體與中文簡體字庫。此款模塊,提供多色LED背光選擇，但是不可選用白光，LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃，儲存溫度為-30℃ to +80℃ ，所有物料符合環保RoHS標準與歐盟REACH規范。

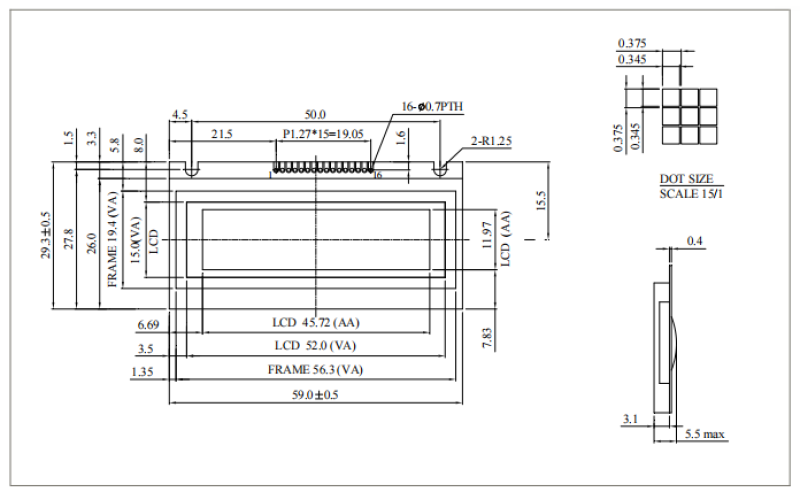

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VLED	0V	B/L Selected
2	VSS	0V	Ground
3	VDD	5.0V	Power supply for logic
4	Vo	(Variable)	Operating voltage for LCD
5	RS	H/L	H: Data , L : Instruction
6	E	H/L	ENABLE SIGNAL
7	VOUT		Positive Voltage Output
8	DB0	H/L	Data bus line
9	DB1	H/L	Data bus line
10	DB2	H/L	Data bus line
11	DB3	H/L	Data bus line
12	DB4	H/L	Data bus line
13	DB5	H/L	Data bus line
14	DB6	H/L	Data bus line
15	DB7	H/L	Data bus line
16	R/W	H/L	H : Read ; L : Write

規格說明

項目	標準尺寸	單位
點陣(分辨率)	122 x 32	－
模塊尺寸	59.0 x 29.3 x 5.5(Max)	mm
檢視區域	52.0 x 15.0	mm
有效區域	45.72 x 11.97	mm
點大小	0.345 x 0.345	mm
點間距	0.375 x 0.375	mm
驅動方式	1/32
背光類型	LED
IC	ST7920
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	5.5	V
LCD驅動電壓	VLCD	-0.3	－	7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	V0-VSS	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 －	－ 4.35 －	－ 4.5 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	-0.3	－	0.6	V
輸出高電壓	VOH	－	0.8VDD	－	VDD	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	0.8	1.0	1.5	mA
