TC4004A

產品敘述TC4004A是一款40字X4行的字元型LCD模組顯示屏，此款的LCD面板有多種選擇，例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。 TC4004A1內置ST7066U IC，5V電壓驅動，也可改用負壓3V驅動，預設介面為6800 4-bit/8-bit接口，背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。 LED可由PIN1, PIN2, PIN17,

型號：

在線詢價

產品敘述

TC4004A是一款40字X4行的字元型LCD模組顯示屏，此款的LCD面板有多種選擇，例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。 TC4004A1內置ST7066U IC，5V電壓驅動，也可改用負壓3V驅動，預設介面為6800 4-bit/8-bit接口，背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。 LED可由PIN1, PIN2, PIN17, PIN18 或是A/ K腳驅動。內置的ST7066U IC 有多種字庫版本供客戶選擇，有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), Hebrew/Arabic等等。

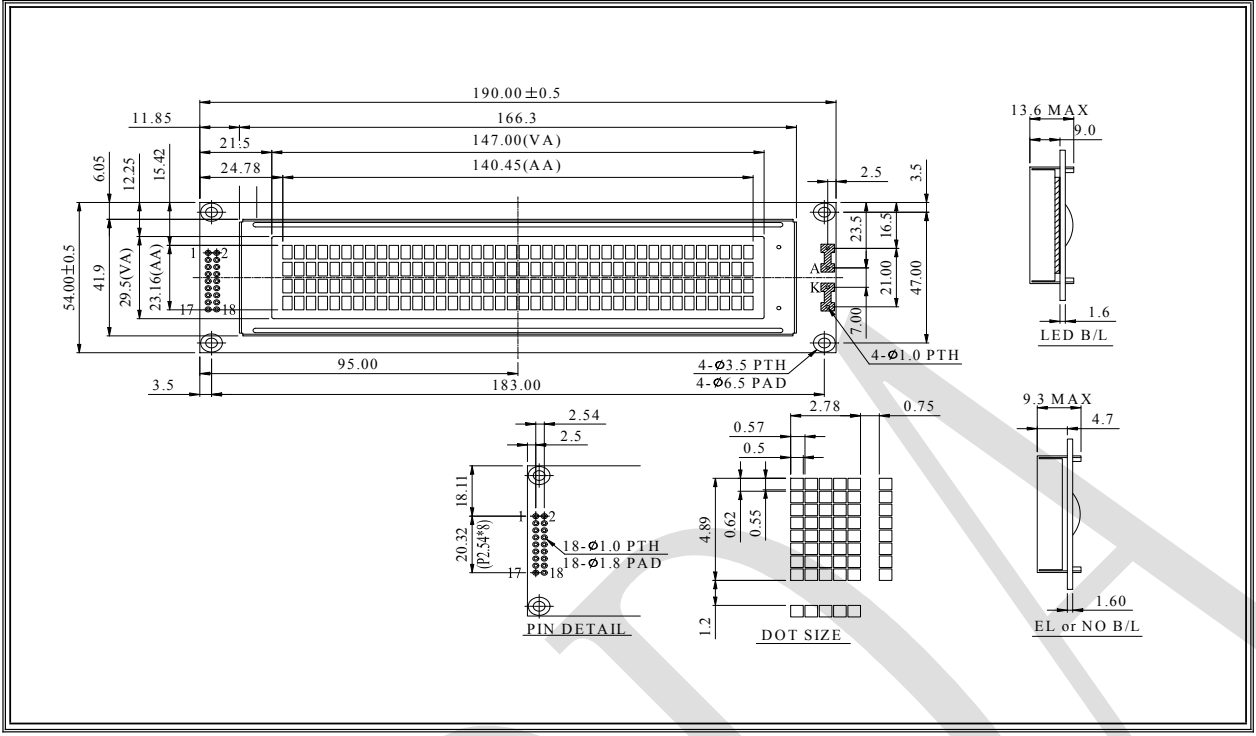

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	DB7	H/L	Data bus line
2	DB6	H/L	Data bus line
3	DB5	H/L	Data bus line
4	DB4	H/L	Data bus line
5	DB3	H/L	Data bus line
6	DB2	H/L	Data bus line
7	DB1	H/L	Data bus line
8	DB0	H/L	Data bus line
9	E1	H,H→L	Chip enable signal
10	R/W	H/L	H: Read(Module→MPU) L: Write(MPU→Module)
11	RS	H/L	H: DATA, L: Instruction code
12	VO	(Variable)	Operating voltage for LCD
13	VSS	0V	Ground
14	VDD	5.0V	Supply Voltage for logic
15	E2	H,H→L	Chip enable signal
16	NC	-	NC
17	A	-	Power Supply for LED+
18	K	-	Power Supply for LED-

規格說明

項目	規格	單位
字符數	40 characters x 4Lines	-
模塊尺寸	190.0 x 54.0 x 13.6 (MAX)	mm
可視區域	147.0 x 29.5	mm
有效區域	140.45 x 23.16	mm
點大小	0.50 x 0.55	mm
點間距	0.57 x 0.62	mm
字符大小	2.78 x 4.89	mm
字符間距	3.53 x 6.09
驅動方式	1/16
背光類型	LED
IC	ST7066U
接口	68 series

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	-	+70	℃
儲存溫度	TST	-30	-	+80	℃
輸入高電壓	VI	VSS	-	VDD	V
工作電壓	VDD-VSS	-0.3	-	7	V
LCD供電電壓	VDD-Vo	-0.3	-	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	-	4.5	5.0	5.5	V
LCD供電電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 3.8	－ 4.35 －	5.7 4.5 －	V V V
輸入高電壓	VIH	-	0.7 VDD	-	VDD	V
輸入低電壓	VIL	-	VSS	-	0.6	V
輸出高電壓	VOH	-	3.9	-	VDD	V
輸出低電壓	VOL	-	0	-	0.4	V
供電電流	IDD	VDD=5.0V	1.8	3.5	7.0	mA
