TC1604A

產品敘述TC1604A是一款16字x4行字符點陣顯示屏模塊，TC1604A內置ST7066 IC，5V電壓驅動，也可改用負壓3V驅動，背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。此款有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian),

型號：

在線詢價

產品敘述

TC1604A是一款16字x4行字符點陣顯示屏模塊，TC1604A內置ST7066 IC，5V電壓驅動，也可改用負壓3V驅動，背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。此款有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), and Hebrew/Arabic多種字型font供選用。

TC1604A 系列有三種接口可供選擇, 細節如下:
?TC1604A : 6800 接口(ST7066 IC)
?TC1604A1: SPI 接口(RW1063 IC)
?TC1604A2: I2C 接口(RW1063 IC)

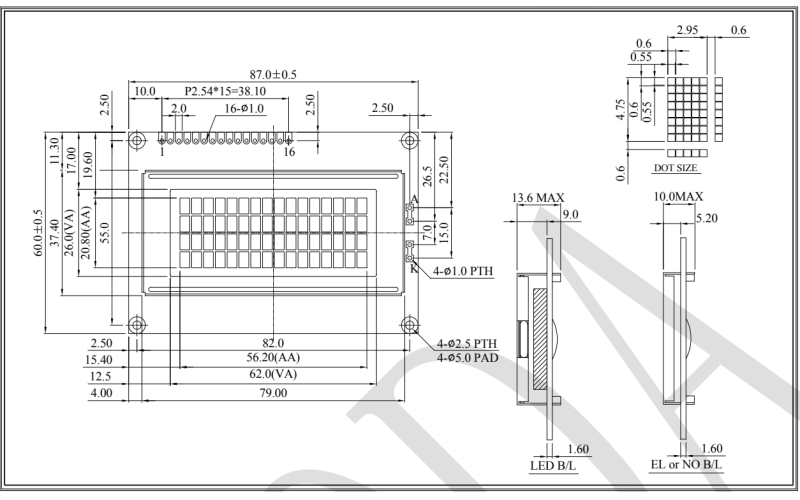

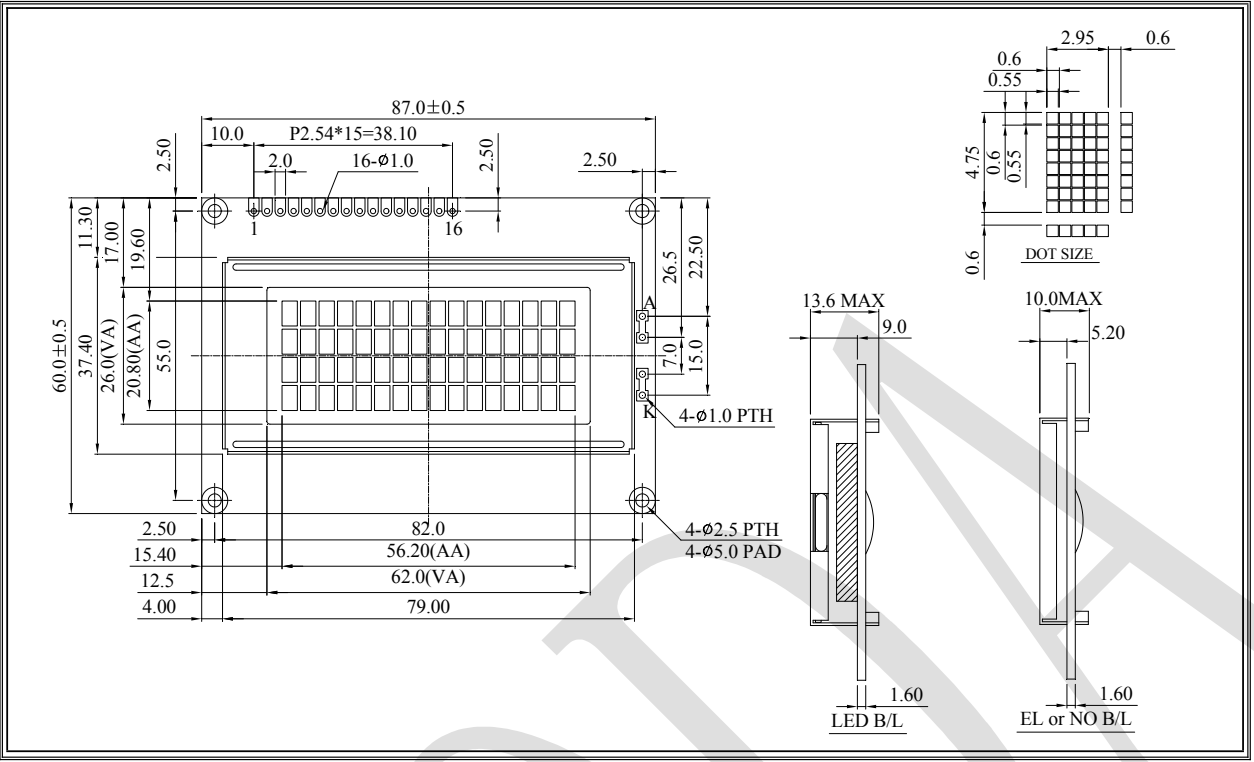

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	A	－	Power supply for B/L +
16	K	－	Power supply for B/L -

規格說明

項目	標準尺寸	單位
字符數	16 字符 x 4 行	－
模塊尺寸	87.0 x 60.0 x 13.6 (MAX)	mm
檢視區域	62.0 x 26.0	mm
有效區域	56.2 x 20.8	mm
點大小	0.55 x 0.55	mm
點間距	0.60 x 0.60	mm
字符大小	2.95 x 4.75	mm
字符間距	3.55 x 5.35	mm
驅動方式	1/16
背光類型	LED
IC	ST7066U
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	VSS	－	VDD	V
邏輯電源電壓	VDD-VSS	-0.3	－	7	V
LCD電源電壓	VDD-Vo	-0.3	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 3.7	－ 4.35 －	5.7 4.5 －	V V V
輸入高電壓	VIH	－	0.7 VDD	－	VDD	V
輸入低電壓	VIL	－	Vss	－	0.6	V
輸出高電壓	VOH	－	3.9	－	VDD	V
輸出低電壓	VOL	－	0	－	0.4	V
供電電流	IDD	VDD=5.0V	1.0	1.2	1.5	mA
