TC1602B

產品敘述一款搭載內置SPI與I2C介面的標準品字符TC1602B系列字符模塊LCD顯示屏產品。此TC1602B1/B3標準品與現有的STN TC1602B系列有相同的外形尺寸與VA尺寸，同時出pin數完全相同。此款型號均為COB結構，TC1602B1是內置4線SPI介面，料號TC1602B3則是內置I2C 介面。市場上常見的字元型COB標準品若是使用SPI或是I2C介面多是使用外加控制板，而華凌卻

型號：

在線詢價

產品敘述

一款搭載內置SPI與I2C介面的標準品字符TC1602B系列字符模塊LCD顯示屏產品。此TC1602B1/B3標準品與現有的STN TC1602B系列有相同的外形尺寸與VA尺寸，同時出pin數完全相同。此款型號均為COB結構，TC1602B1是內置4線SPI介面，料號TC1602B3則是內置I2C 介面。市場上常見的字元型COB標準品若是使用SPI或是I2C介面多是使用外加控制板，而華凌卻是領先推出COB版內建SPI與I2C介面的產品。但如果客戶產品需要使用6800介面, 請選擇TC1602B版本即可。另外若需內置繁體中文或是簡體中文字庫，請選圖形模塊的TG14432B。

此款TC1602B1/B3字符模塊LCD顯示屏搭載內置串列的介面，客戶模組背面無須外加控制背版，有效降低成本，同時設計更容易，客戶可減少訊號控制線，省下開發成本，僅需使用2支i/o pins就可以選擇使用硬體或是軟體驅動模塊.

TC1602B 系列有三種接口，依照不同IC與模塊厚度共有四種型號:
?TC1602B : 6800 接口(ST7066 IC), 厚度-無背光:9.70, 含背光: 13.2~13.5 mm
?TC1602B1: SPI 接口(RW1063 IC), 厚度-無背光:9.70, 含背光: 13.2~13.5 mm
?TC1602B2: 6800 接口(ST7066 IC), 厚度:10.0 mm
?TC1602B3: I2C 介面(RW1063 IC), 厚度-無背光:9.70, 含背光: 13.2~13.5 mm

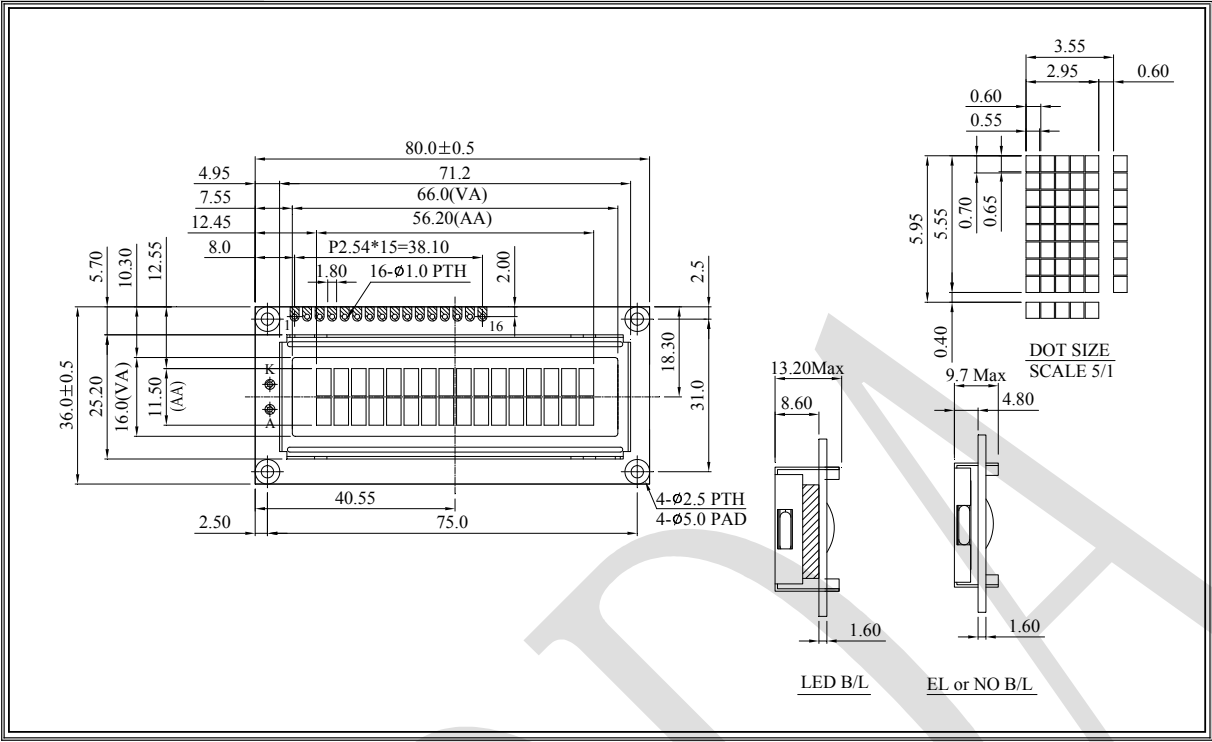

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Contrast Adjustment
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	A	－	Power supply for B/L(+)
16	K	－	Power supply for B/L(-)

規格說明

項目	標準尺寸	單位
字符數	16 字符 x 2 行	－
模塊尺寸	80.0 x 36.0 x 13.2 (MAX)	mm
檢視區域	66.0 x 16.0	mm
有效區域	56.20 x 11.5	mm
點大小	0.55 x 0.65	mm
點間距	0.60 x 0.70	mm
字符大小	2.95 x 5.55	mm
字符間距	3.55 x 5.95	mm
驅動方式	1/16
背光類型	LED
IC	ST7066U
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	VSS	－	VDD	V
邏輯電源電壓	VDD-VSS	-0.3	－	7	V
LCD電源電壓	VDD-Vo	-0.3	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 3.6 3.2	－ 3.7 －	5.2 3.8 －	V V V
輸入高電壓	VIH	－	0.7 VDD	－	VDD	V
輸入低電壓	VIL	－	Vss	－	0.6	V
輸出高電壓	VOH	－	3.9	－	VDD	V
輸出低電壓	VOL	－	0	－	0.4	V
供電電流	IDD	VDD=5.0V	1.0	1.2	1.5	mA
