TC1601A

產品敘述TC1601是一款16x1 LCD顯示屏，由16字x1行組成的字符顯示屏/數字顯示屏。該顯示屏預設內建ST7066控制器IC，透過 4/8-bit 6800 并列接口傳輸。此外，它可以也可選擇使用RW1063控制器IC，透過SPI或I2C接口傳輸。5V電壓驅動，也可改用負壓3V驅動。此16x1 LCD顯示屏配備PCB板，在PCB板上有安裝孔可以輕松將模塊固定在用戶的產品應用項目上。這一系列

型號：

在線詢價

產品敘述

TC1601是一款16x1 LCD顯示屏，由16字x1行組成的字符顯示屏/數字顯示屏。該顯示屏預設內建ST7066控制器IC，透過 4/8-bit 6800 并列接口傳輸。此外，它可以也可選擇使用RW1063控制器IC，透過SPI或I2C接口傳輸。5V電壓驅動，也可改用負壓3V驅動。此16x1 LCD顯示屏配備PCB板，在PCB板上有安裝孔可以輕松將模塊固定在用戶的產品應用項目上。

這一系列16x1 LCD顯示屏的LED背光由PIN1、PIN2、PIN15、PIN16或A和K引腳驅動。LCD面板有STN、FSTN和FFSTN型，提供了正顯模式和負顯模式的選擇。提供各種LED背光顏色，包括黃/綠、白、紅、藍、綠、琥珀和RGB LED。此外，還可選擇不帶背光的選擇。

TC1601A 系列有三種接口可供選擇, 細節如下:
?TC1601A : 6800 接口(ST7066 IC)
?TC1601A1 : SPI 接口(RW1063 IC)
?TC1601A2 : I2C 接口(RW1063 IC)

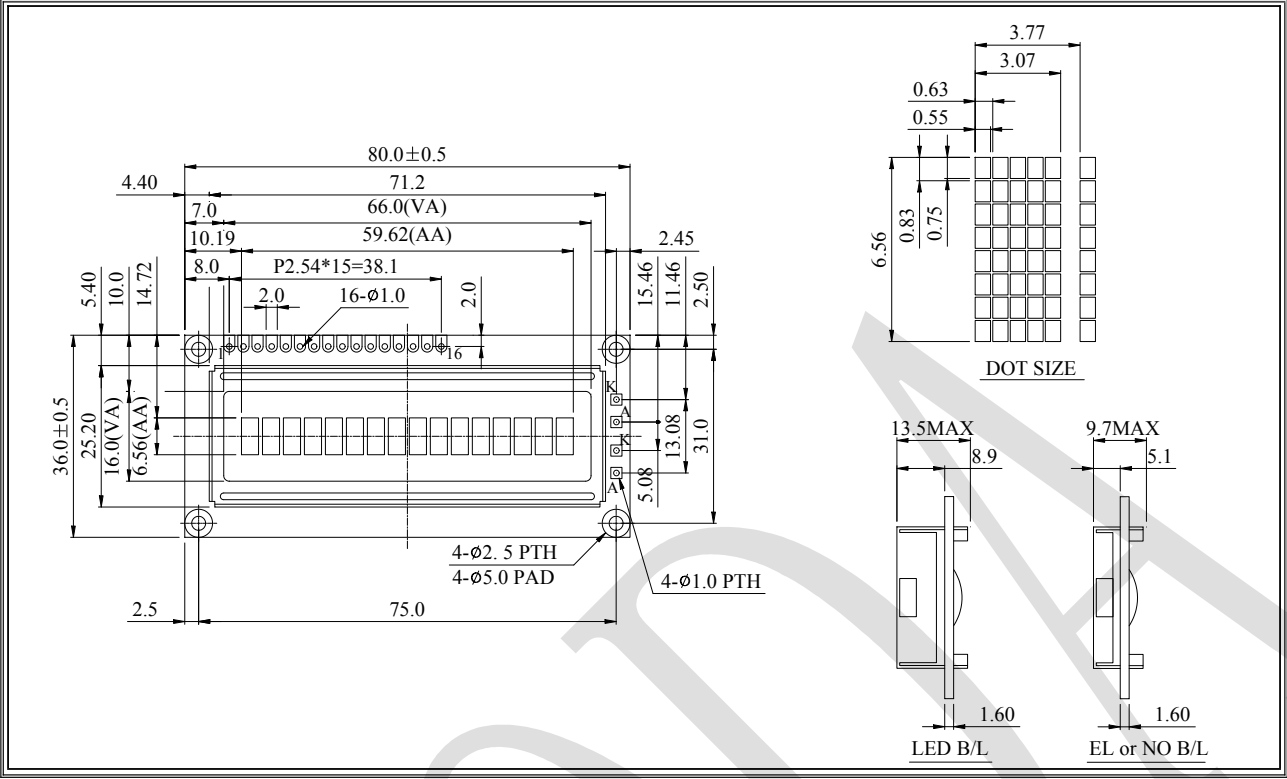

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bit 0
8	DB1	H/L	Data bit 1
9	DB2	H/L	Data bit 2
10	DB3	H/L	Data bit 3
11	DB4	H/L	Data bit 4
12	DB5	H/L	Data bit 5
13	DB6	H/L	Data bit 6
14	DB7	H/L	Data bit 7
15	A	－	Power supply for B/L(+)
16	K	－	Power supply for B/L(-)

規格說明

項目	標準尺寸	單位
字符數	16 字符 x 1 行	－
模塊尺寸	80.0 x 36.0 x 13.2 (MAX)	mm
檢視區域	66.0 x 16.0	mm
有效區域	56.62 x 6.65	mm
點大小	0.55 x 0.75	mm
點間距	0.63 x 0.83	mm
字符大小	3.07 x 6.56	mm
字符間距	3.77 x 6.56	mm
驅動方式	1/16
背光類型	LED
IC	ST7066U
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	VSS	－	VDD	V
邏輯電源電壓	VDD-VSS	-0.3	－	7	V
LCD電源電壓	VDD-Vo	-0.3	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 3.7	－ 4.35 －	5.6 4.5 －	V V V
輸入高電壓	VIH	－	0.7 VDD	－	VDD	V
輸入低電壓	VIL	－	Vss	－	0.6	V
輸出高電壓	VOH	－	3.9	－	VDD	V
輸出低電壓	VOL	－	0	－	0.4	V
供電電流	IDD	VDD=5.0V	1.0	1.2	1.5	mA
